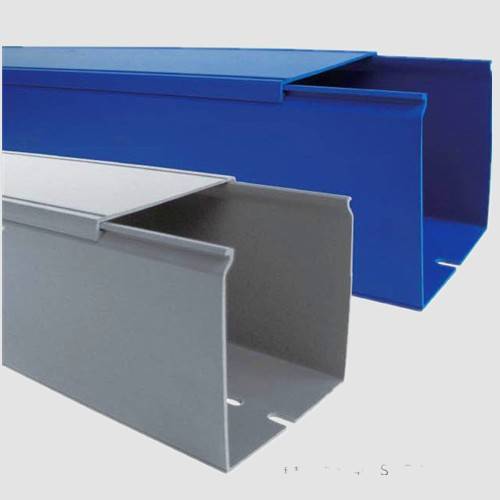

pvc線槽圖片
什么是pvc線槽呢？pvc線槽，即聚氯乙烯線槽（PVC = Polyvinylchlorid，聚氯乙烯，一種合成材料），一般通用叫法有行線槽,電氣配線槽,走線槽等!采用PVC塑料制造，具有絕緣、防弧、阻燃 自熄等特點，主要用于電氣設備內部布線，在1200V及以下的電氣設備中對敷設其中的導線起機械防護和電氣保護作用。使用產品后，配線方便，布線整齊，安 裝可靠，便于查找、維修和調換線路。
pvc線槽規格：（高*寬、單位：mm）
PXC-2525 25 25 PXC-3525 35 25
PXC-3535 35 35 PXC-4025 40 25
PXC-4040 40 40 PXC-4060 40 60
PXC-4525 45 25 PXC-4533 45 33
PXC-4545 45 45 PXC-4565 45 65
PXC-5025 50 25 PXC-5030 50 30
PXC-5035 50 35 PXC-5040 50 40
PXC-5045 50 45 PXC-5050 50 50
PXC-5055 50 55 PXC-5060 50 60
PXC-5080 50 80 PXC-50100 50 100
PXC-6025 60 25 PXC-6040 60 40
PXC-6545 65 45 PXC-6565 65 65
PXC-8025 80 25 PXC-8035 80 35
PXC-8040 80 40 PXC-8045 80 45
PXC-8050 80 50 PXC-100100 100 100
PXC-8055 80 55 PXC-8060 80 60
PXC-8080 80 80 PXC-80100 80 100
PXC-80120 80 120 PXC-80140 80 140
PXC-10033 100 33 PXC-10040 100 40
PXC-10050 100 50 PXC-10060 100 60
PXC-10070 100 70 PXC-10080 100 80
pvc線槽價格，據小編了解到，一般價格在2.5元/米左右，這個要看你買多少，買的多，優惠也多，買的少，肯定也沒什么優惠了。具體的價格，小編建議還是去市場看看，對比一下，看那個既實惠，在質量上又有保證。

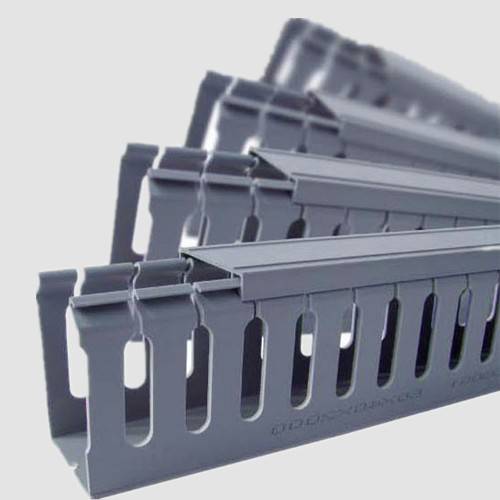

pvc線槽圖片
pvc線槽施工工藝方法：
1、施工方法及工藝標準
各系統的施工方法及工藝標準執行下列標準規范和要求：
《防雷及接地安裝工藝標準》（322-1998）
《線槽配線安裝工藝標準》（313-1998）
《鋼管敷設工藝標準》（305-1998）
《民用閉路監視電視系統工程技術規范》（GB50198-94）；
《建筑電氣安裝分項工程施工工藝標準》；（533-1996）；
《高層民用建筑設計防火規范》（GB50045-95）
《GB65100-86》30MHz-1GHz聲音和電視信號的電纜分配系統
《GB11318-89》30MHz-1GHz聲音和電視信號的電纜分配系統
《GB50200-94》有線電視系統工程技術規范
《GY/T106-92》有線電視廣播系統技術規范
《GBJ》民用建筑電纜電視系統工程技術規范
中國工程建設標準化協會標準 《建筑與建筑群綜合布線系統工程設計規范》 CECS 72:97
中國工程建設標準化協會標準 《建筑與建筑群綜合布線系統工程施工及驗收規范》 CECS 89:97
pvc線槽圖片
2、主要施工工序及方法
工程主要施工工序：線纜敷設、設備安裝、系統調試。
施工要點
彈線定位：根據設計圖確定出安裝位置，從始端到終端（先干線后支線）找好水平或垂直線，計算好線路走向和線纜根據確定好施工圖，標明在什么地方打孔和打多大的孔，確定水平線纜和垂直線纜的走向和根數以及線槽的尺寸。
要求所用材料應平直，無顯著扭曲。下料后長短偏差應在5mm內，切口處應無卷邊、毛刺；安裝牢固，保證橫平豎直；固定支點間距一般不應大于1.0-1.5mm，在進出接線箱、盒、柜、轉彎、轉角及丁字接頭的三端500以內應設固定支持點，支、塑料螺栓的規格一般不應小于8mm，自攻釘4mm*30mm。
線槽安裝要求：線槽應平整，無扭曲變形，內壁無毛刺，各種附件齊全；線槽接口應平整，接縫處緊密平直，槽蓋裝上后應平整、無翹腳，出線口的位置準確；線槽的所有拐角均應相互連接和跨接，使之成為一連續導體，并做好整體接地；線槽安裝應符合《高層民用建筑設計防火規范》（GB50045-95）的有關部門規定；
線槽內配線要求：線槽配線前應消除槽內的污物；纜線布放前應核對型號規格、程式、路由及位置與設計規定相符。在同一線槽內包括絕緣在內的導線截面積總和應該不超過內部截面積的40%；纜線的布放應平直、不得產生扭絞，打圈等現象，不應受到外力的擠壓和損傷；纜線在布放前兩端應貼有標簽，以表明起始和終端位置，標簽書寫應清晰，端正和正確；電源線、信號電纜、對絞電纜、光纜及建筑物內其他弱電系統的纜線應分離布放。各纜線間的最小凈距應符合設計要求；纜線布放時應有冗余。在交接間，設備間對絞電纜預留和度，一般為3至6米；工作區為0.3至0.6米；光纜在設備端預留長度一般為5至10米；有特殊要求的應按設計要求預留長度；
纜線布放：在牽引過程中，吊掛纜線的支點相隔間距不應大于1m；布放線纜的牽引力，應小于纜線允許張力的80%，對光纜瞬間最大牽引力不應超過光纜允許的張力。在以牽引方式敷設光纜時，主要牽引力應加在光纜的加強芯上；電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5m處，應固定在橋架的支架上，水平敷設時,直接部份間隔距施3~5m處設固定點。在纜線的距離首端、尾端、轉彎中心點處300~500mm處設置固定點；槽內纜線應順直,盡量不交叉、纜線不應溢出線槽、在纜線進出線槽部位，轉彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5m處固定在纜線支架上，以防線纜下墜；在水平、垂直橋架和垂直線槽中敷設纜線時，應對纜線進行綁扎。４對對絞電纜以24根為束，25對或以上主干對絞電纜、光纜及其他信用電纜應根據纜線的類型、纜徑、纜線芯數為束綁扎。綁扎間距不宜大于1.5m，扣間距應均勻、松緊適應；在豎井內采用明配線槽方式敷設纜線，并應符合以上有關條款要求。
設備安裝
①安裝前的設備檢驗
施工前應對所安裝的設備外觀、型號規格、數量、標志、標簽、產品合格證、產地證明、說明書、技術文件資料進行檢驗，檢驗設備是否選用廠家原裝產品，設備性能是否達到設計要求和國家標準的規定；
②安裝：
a.安裝位置應符合設計要求，便于安裝和施工；
b.安裝應牢固，應按設計圖的防震要求進行施工；
c.安放應豎直，柜面水平，垂直偏差不大１‰，水平偏差不大于3mm；
d.表面應完整，無損傷，螺絲堅固，每平方米表面凹凸度應小于１mm；
e. 機內接插件和設備接觸可靠；
f. 機內接線應符合設計要求，接線端子各種標志應齊全，保持良好；
g. 臺內配線設備，接地體，保護接地，導線截面，顏色應符合設計要求；
h. 所有機柜應設接地端子，并良好連接接入大樓接地端排。
|
